Müüja:Kamen

Kamen WG-DM

€5.098,00 EUR

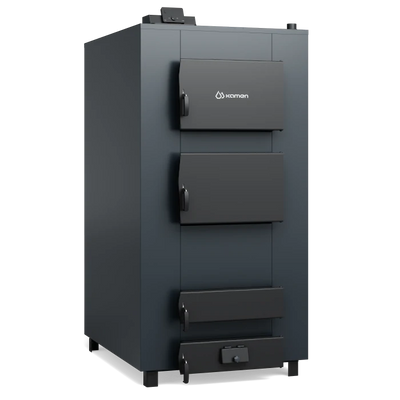

Tööstuslikud kateld Kamen WG-DM on madalatemperatuurilised keskkütte kateld perioodilise kütuse laadimisega (kivisüsi, puit, briketid jne), mis on mõeldud töötamiseks ülemise või alumise põlemisrežiimis. Tahkekütuse katel Kamen WG-DM kuulub kõrgete katelde seerasse – see on testitud konstruktsioon kolmekordse horisontaalse suitsukäiguga, mis tagab kõrge kasuteguri, kui katel on õigesti valitud küttetava ala jaoks.

Tänu unikaalsele konstruktsioonile on katlal suurendatud põlemiskamber. Katla soojusvaheti ja rest on valmistatud 8 mm paksusest katlatraadist (265 GH). Kõik uksed on valmistatud terrasest ja tihendatud keskkonnahoidliku kõrgtemperatuurse tihendiga. Ülemine uks on mõeldud katla puhastamiseks. Soojuskadude vähendamiseks on katel isoleeritud mineraalvillaga ja kaetud pulberkatmisega teraseplaadiga.

Mudelid võimsusega 175 kW, 200 kW, 250 kW ja 300 kW on saadaval päringu alusel.

Võimsus
Võimsus: 60 kW
Laos

Kohaletulemine saadaval asukohas Lagedi

Tavaliselt valmib 5+ päevaga

Paardub hästi

Toote üksikasjad

Üksikasjad

Mudel: Kamen WG-DM

Tüüp: Tööstuslik madalatemperatuuriline keskkütte katel

Põlemisrežiim: Ülemine või alumine põlemine

Kütuse tüüp: Kivisüsi, puit, briketid jne

Laadimise tüüp: Perioodiline kütuse laadimine

Katelde seeria: Kõrgete katelde seeria

Konstruktsiooni omadus: Kolmekordne horisontaalne suitsukäik

Põlemiskamber: Suurendatud põlemiskamber tänu unikaalsele konstruktsioonile

Soojusvahetaja materjal: 8 mm katlateras (265 GH)

Resti materjal: 8 mm katlateras (265 GH)

Ukse materjal: Teras kõrgtemperatuurse keskkonnahoidliku tihendiga

Puhastamisuks: Ülemine uks katla puhastamiseks

Isolatsioon: Mineraalvill pulberkatmisega teraspleki kattega

Katla kasutegur: 82-84%

Maksimaalne töörõhk: 1,5 baari

Vee temperatuur: 55/90°C

Saadaolevad võimsuse valikud: 60 kW / 70 kW / 80 kW / 90 kW / 100 kW / 125 kW / 150 kW / 175 kW / 200 kW / 250 kW / 300 kW

Erimärkus: Mudelid 175 kW, 200 kW, 250 kW ja 300 kW saadaval päringu alusel

Mudeli info

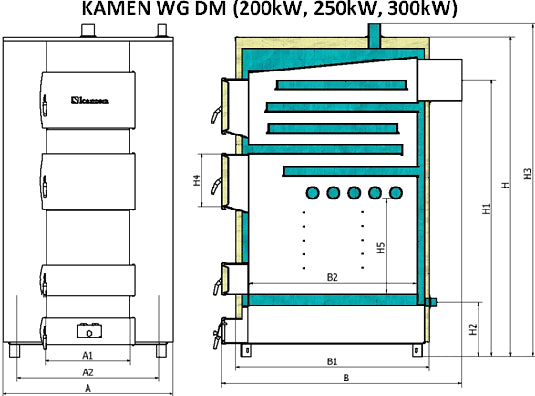

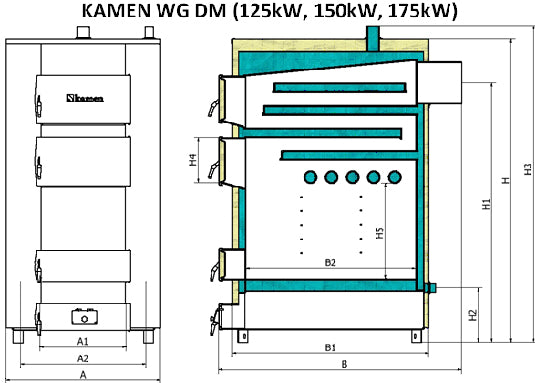

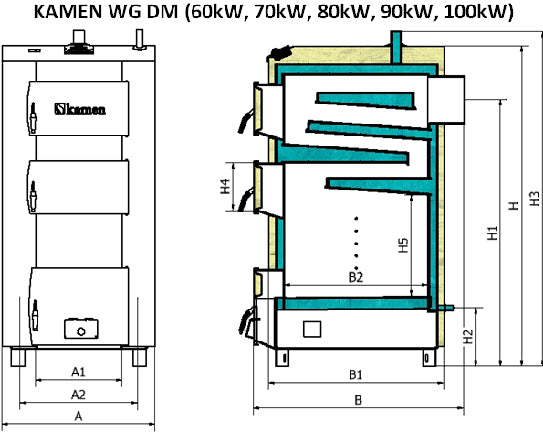

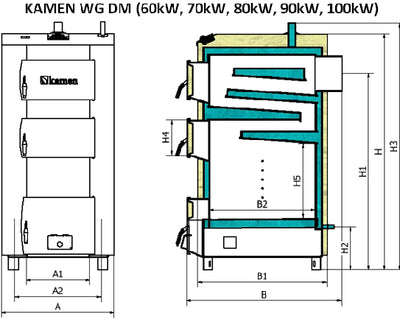

Katelde KAMEN WG DM tehnilised andmed 60 kW 70 kW 80 kW 90 kW 100 kW 125 kW 150 kW 175 kW 200 kW 250 kW 300 kW
Võimsus (kW) 60 kW 70 kW 80 kW 90 kW 100 kW 125 kW 150 kW 175 kW 200 kW 250 kW 300 kW
Soojusvahetaja pindala (m2) 5,9 6,9 7,8 8,8 9,7 12,2 14,5 17,0 19,0 24,0 29,0
Katla laius (A) (mm) 720 810 910 910 950 1000 1050 1100 1100 1200 1350
Ukse laius (A1) (mm) 450 450 500 500 600 600 600 600 600 700 700
Küttekoldme laius (A2) (mm) 520 610 710 710 740 790 840 890 890 990 1140
Pikkus koos ukse ja korstnaga (B) (mm) 1250 1250 1250 1300 1430 1530 1630 1780 1780 1930 2080
Katla pikkus (B1) (mm) 920 920 920 970 1050 1150 1250 1400 1400 1550 1700
Küttekoldme pikkus (B2) (mm) 750 750 750 800 870 970 1070 1220 1220 1360 1510
Kõrgus (H) (mm) 1680 1680 1680 1760 1860 1860 2020 2020 2200 2200 2200
Kõrgus korstna keskpunktini (H1) (mm) 1400 1400 1400 1480 1600 1600 1780 1780 1910 1910 1910
Tagasivõtu toru kõrgus (H2) (mm) 330 330 330 330 330 330 360 360 360 360 360
Etteande toru kõrgus (H3) (mm) 1760 1760 1760 1840 1940 1940 2100 2100 2280 2280 2280
Ukse kõrgus (H4) (mm) 250 250 250 250 320 320 320 320 400 400 400
Küttekoldme kõrgus (H5) (mm) 450 450 450 520 520 520 690 690 690 690 690
Korstna läbimõõt (mm) Ø 230 Ø 250 Ø 250 Ø 280 Ø 280 Ø 300 Ø 300 Ø 300 Ø 300 Ø 300 Ø 350
Kütuse maht (kg) 140 170 200 240 270 320 470 570 570 700 890
Katla kaal (kg) 650 760 870 1000 1170 1350 1550 1850 2150 2700 3200
Vee sisaldus katlas (dm3) 190 230 270 310 360 450 550 650 750 1000 1250
Katla kasutegur (%) 82-84 82-84 82-84 82-84 82-84 82-84 82-84 82-84 82-84 82-84 82-84
Maksimaalne töörõhk (baar) 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5
Vee temperatuur (min./max.) 55/90 °C 55/90 °C 55/90 °C 55/90 °C 55/90 °C 55/90 °C 55/90 °C 55/90 °C 55/90 °C 55/90 °C 55/90 °C
Korstna tõmme (Pa) 35 35 35 35 35 35 37 37 39 39 42
Minimaalne korstna kõrgus (m) 11 11 11 12 12 12 12 13 13 14 15
Minimaalne korstna läbimõõt (mm) Ø 280 Ø 280 Ø 280 Ø 280 Ø 330 Ø 330 Ø 330 Ø 330 Ø 330 Ø 330 Ø 380
Minimaalne korstna läbimõõt (cm x cm) 26 × 26 126 × 26 26 × 26 26 × 26 31 × 31 26 × 26 126 × 26 26 × 26 26 × 26 31 × 31 36 × 36
Küttetav pindala (m2) 500-600 600-700 700-800 800-900 900-1000 1000-1250 1250-1500 1500-1750 1750-2000 2000-2500 2500-3000
